一、 概述

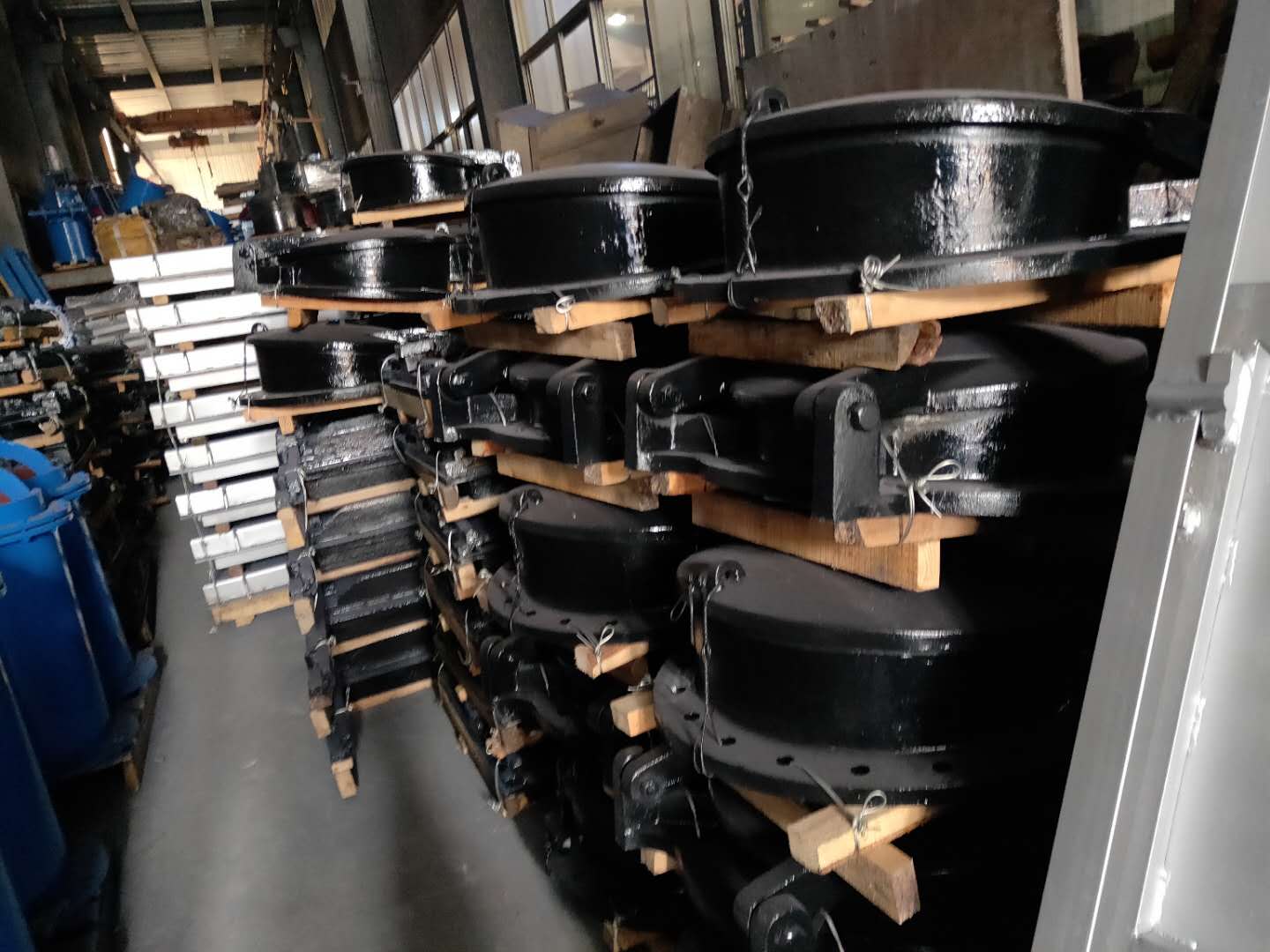

浮箱拍門屬 止回閥類產品,靠介質壓力開啟門板,板靠門板自重實現關閉密封。該產品是我公司在吸收美國AS公司旋啟式止回閥技術基礎上自行研制開發出來的產品。該產品 以Q/TF-B2771本公司技術標準為準;該產品按GB/T13927試驗要求進行;設備公稱壓力(PN):0.25-1.6Mpa;公稱通徑 (DN):200-2000mm。
二、用途
浮箱拍門適用于給排水及污水處理工程的各種管道和水渠道作溢流、止回之用,亦可用作各種豎井井蓋,它僅用于單向水流的圓形出水口。
三、類型
拍門分為配重式和浮箱式兩種,其中配重式拍門又分前掛配重式和附件配重式。拍門的結構簡圖見圖1、2、3。
四、結構特點:
浮箱拍門具有流道正向單向開啟和反向關閉的作用。配重式拍門借助于配重的平衡作用,在水流的作用下使門頁自動開啟或關閉,或稍加外力作用使門頁開啟或關閉;浮箱式拍門則利用門頁在水中的浮力,在水流的作用下使門頁開啟或關閉。
1、配重式拍門的優、缺點;
(1) 結構簡單、工作可靠;
(2) 門頁的開啟需要借助配重的平衡;
(3) 門頁關閉時,沖擊力較大,易損壞門座。
2、浮箱式拍門的優點、缺點;
(1) 門座結構與配重拍門相同,門頁為密封腔體結構,門頁比重為1.2-1.5;
(2) 無需懸掛配置配重;
(3) 門頁關閉時沖擊力小。
五、浮箱拍門的安裝使用
1、 拍門安裝可與法蘭連接,可預埋,也可永插;
2、 配重拍門使用時,如果正向水力不足,不能開啟門頁,可根據安裝位置需要設置不等重量的配重裝置;
3、 浮箱拍門在使用過程中,可通過向門頁密封腔體內注水或放水的方法改變門頁的比重,以達到最佳開啟效果。
4、 多臺拍門安裝時,如因起吊條件限制需分號安裝,應注意標注標記,因每臺拍門的門座和門頁連接屬偶配,不能互換。
5、 穿墻管安裝軸線與水平方向的夾角a應大于或等于零度(見圖4)
6、 拍門安裝后,門座與門頁間有3mm左右的間隙屬正?,F象,當門頁承受一定的反向壓力時,間隙會(huì )減少以致消失。
六、浮箱拍門的連接尺寸
本廠目前生產的拍門主要適用于單向水流的圓形出水口,連接尺寸見表一。如用戶需要適用于方形出水口的拍門,或連接尺寸與表一不符合時,可向本廠定制。
表一、常用拍門連接尺寸表:
規格 項 目 |
D1 |
D2 |
D3 |
b |
n-φd |
a° |
200 |
200 |
255 |
290 |
15 |
6-14 |
30 |
250 |
250 |
305 |
340 |
15 |
6-14 |
30 |
350 |
350 |
445 |
495 |
22 |
8-22 |
22.5 |
400 |
400 |
495 |
540 |
25 |
8-22 |
22.5 |
500 |
500 |
600 |
640 |
25 |
12-22 |
15 |
600 |
600 |
705 |
755 |
25 |
12-25 |
15 |
700 |
700 |
810 |
860 |
28 |
12-27 |
15 |
800 |
800 |
920 |
980 |
28 |
12-27 |
15 |
900 |
900 |
1020 |
1075 |
35 |
12-27 |
15 |
1000 |
1000 |
1120 |
1175 |
35 |
12-27 |
15 |
1200 |
1200 |
1320 |
1380 |
35 |
12-30 |
15 |
1300 |
1300 |
1430 |
1500 |
40 |
12-30 |
15 |
1400 |
1400 |
1520 |
1575 |
40 |
12-30 |
15 |
1600 |
1600 |
1760 |
1830 |
40 |
12-36 |
15 |
1800 |
1800 |
1970 |
2045 |
45 |
30-30 |
0 |
2000 |
2000 |
2180 |
2260 |
45 |
30-30 |
0 |
浮箱拍門安裝注意事項
1、在拍門安裝前,首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。
2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。
3、拍門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。
4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。
5、拍門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。
6、在澆筑混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除,防止灰漿凝固影響啟閉。
七、浮箱拍門常見故障與排除方法
常見故障 |
原因分析 |
排除方法 |
一、拍門門頁在系統工作時開啟角度不大 |
1、拍門閂是否磨損、銹蝕 |
1、更換拍門閂 |
2、浮箱式拍門門頁是否蓄水過多,比重過大 |
2、放水減重 |
|
3、配重式拍門是否配重過小 |
3、增加配重 |
|
4、浮箱式拍門門頁空箱是否滲漏 |
4、門頁式壓布焊 |
|
5、拍門門頁和門座鉸鏈是否受傷變形 |
5、更換拍門 |
|
二、拍門在關閉后漏水 |
1、密封橡膠三角帶是否有損傷 |
1、更換橡膠帶 |
2、門座上法蘭是否變形 |
2、更換門座 |
|
3、門頁密封端面是否變形 |
3、更換門頁 |
|
4、門座筒身是否銹蝕穿透 |
4、更換門座 |
|
5、門頁是否銹蝕穿透 |
5、更換門頁 |
|
三、門頁開啟后不能回位 |
1、開啟角度過大,限位塊脫落 |
1、焊上限位塊 |
2、拍門閂是否銹蝕 |
2、更換拍門閂 |
|
3、門頁、門座鉸鏈是否變形 |
3、更換拍門 |
|
4、配重式拍門配重過大 |
4、減重卸荷 |
