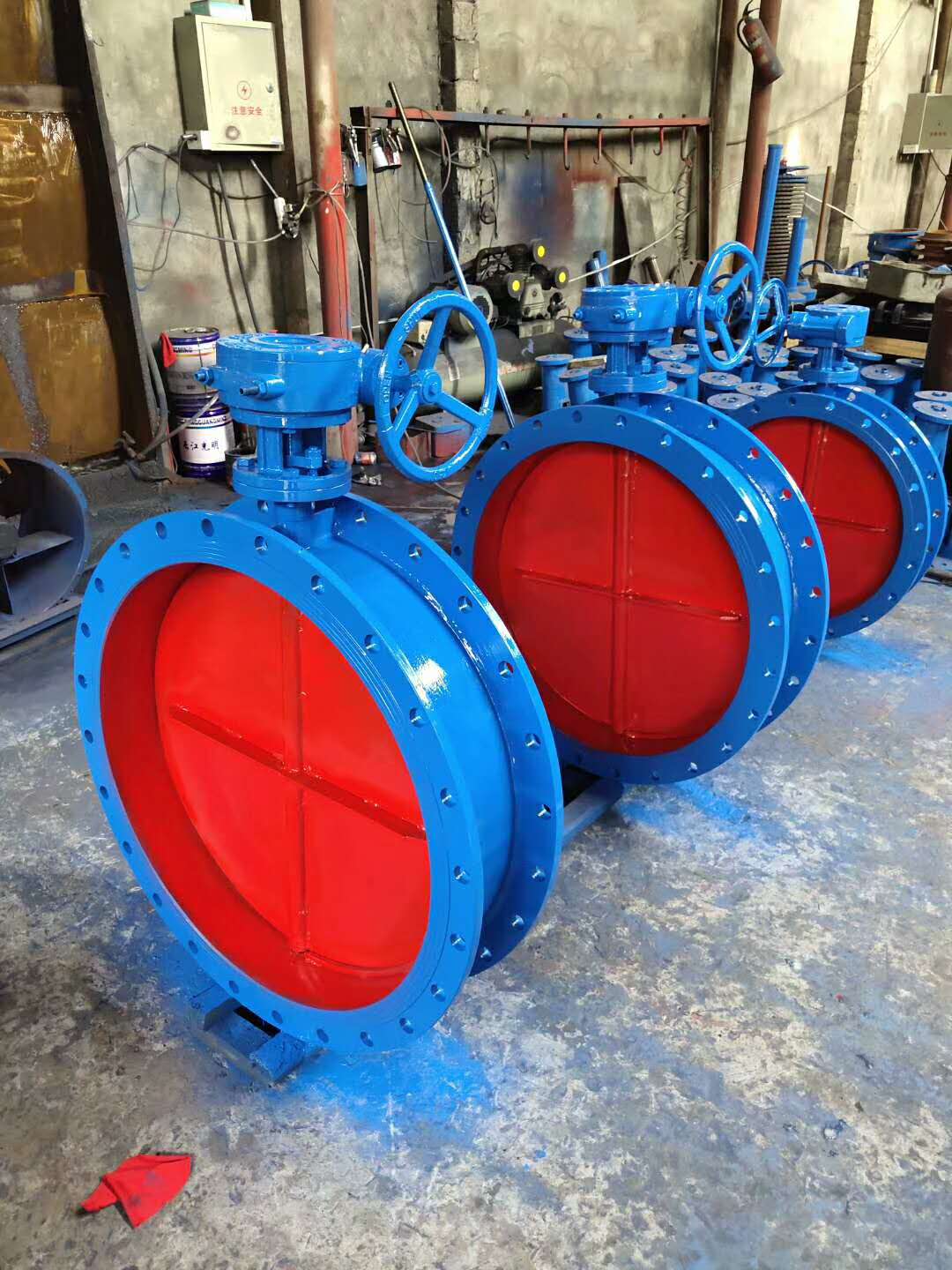

塵氣通風蝶閥
塵氣通風蝶閥
塵氣通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
發布時間：2019-05-04
產品介紹

塵氣通風蝶閥產品介紹：
塵氣通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

塵氣通風蝶閥應用范圍：
塵氣通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

塵氣通風蝶閥結構特點：
1、塵氣通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

塵氣通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要技術參數

公稱通徑 DN(mm) 50～2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5％泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動



塵氣通風蝶閥零件材料與工況：

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料 柔性石墨



蝶閥密封材料選用和適用溫度

材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 C5或C12 鉻 Cr-18型、304、31 6 12CrMoV
耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低溫度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
適用工作溫度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃





D41/341/641/941W-0.5/2.5/6 C．P．R．V系列連接尺寸

公稱通徑 結構長度
(標準值)		 外形尺寸
(參考值)		 連接尺寸 (標準值) 參考重量
(kg)
0.05MPa、0.25MPa O．6MPa
mm inch L H H1 D D1 D2 Z-d D D1 D2 Z-d
100 4 120 105 219 210 170 144 4-18 210 170 144 4-18 20
125 5 120 120 234 240 200 174 8-18 240 200 174 8-18 25
150 6 120 132 247 265 225 199 8-18 265 225 199 8-18 29
200 8 140 160 403 320 280 254 8-18 320 280 254 8-18 47
250 10 140 187 433 375 335 309 12-18 375 335 309 12-18 67
300 12 170 220 465 440 395 363 12-22 440 395 363 12-22 78
350 14 170 245 539 490 445 413 12-22 490 445 413 12-22 96
400 16 190 270 543 540 495 463 16-22 540 495 463 16-22 130
450 18 190 297 571 595 550 518 16-22 595 550 518 16-22 142
500 20 190 322 644 645 600 568 20-22 645 600 568 20-22 191
600 24 210 377 701 755 705 667 20-26 755 705 667 20-26 230
700 28 210 430 753 860 810 772 24-26 860 810 772 24-26 250
800 32 210 487 807 975 920 878 24-30 975 920 878 24-30 320
900 36 250 537 973 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 250 587 1023 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 250 687 1153 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 300 760 1810 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 300 895 1815 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 300 995 1920 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 300 1095 2025 2190 2130 2090 48-30 2265 2180 2125 48-42 3050
